SAML2

1. 設定ファイルの作成

デフォルトのデータディレクトリは /data/hap/script/volume/sso/sso.json です。ファイル内容例は下記となります。
注: マウント後404が発生する場合は、内容をjson.cnにコピーし、JSON形式が正しいかご確認ください。

{
  "mode": "common-saml2",
  "name": "saml2",
  "saml2": {
    "entityId": "{HAP}/orgsso/metadata.xml",
    "assertUrl": "{HAP}/orgsso/assert",
    "params": {
      "UserId": "name_id",
      "Name": "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name",
      "Email": "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/emailaddress"
    },
    "autoRegister": true,
    "projectId": ""
  }
}

パラメータと説明は以下の通りです。

パラメータ	型	必須	説明
saml2.entityId	String	必須	SPの一意識別子。通常はSPのメタデータアドレス `{HAP}/orgsso/metadata.xml`。例: http://192.168.10.20:8880/orgsso/metadata.xml
saml2.assertUrl	String	必須	SPのAssertion受信アドレス。SAMLResponseを受信します。固定値 `{HAP}/orgsso/assert`。例: http://192.168.10.20:8880/orgsso/assert
saml2.params	Object	必須	ユーザー情報のフィールドマッピングルール。キーは固定フィールド、値は実情報に合わせて設定。パラメータ設定方法
saml2.params.UserId	String	必須	ユーザー一意識別子
saml2.params.Name	String	必須	ユーザー名。既存ユーザーの場合は上書き更新されます
saml2.params.Email	String	任意	メールアドレス。メールで検索や登録する際は必須。メールまたは携帯電話番号のいずれか設定必須。サードパーティの関連付けがある場合は、メールや携帯電話登録不要です
saml2.params.Mobile	String	任意	携帯電話番号。携帯番号で検索または登録する際は必須
saml2.params.Positions	Array	任意	ポジション。ユーザーのポジション情報を自動更新。存在しない場合は自動作成します
saml2.params.Departments	Array	任意	部署。ユーザーの部署情報を自動更新。存在しない場合は自動作成します
saml2.params.SystemLanguage	String	任意	ログイン後のシステム言語。zh-Hans、en、ja、zh-Hant に対応し、デフォルトは zh-Hans です
autoRegister	Boolean	任意	アカウント未登録時の自動作成可否。デフォルト値は`true`
projectId	String	必須	HAP組織番号。組織管理 (画面右上) ＞組織情報ページ＞組織番号ID。( 複数組織SSOの場合、設定不要です。ステップ3参照) 例: 1x-2x-3x-4x-5x

IDPメタデータファイル idp.xml を作成します。デフォルトパスは /data/hap/script/volume/sso/metadata/idp.xml です。ファイル例は下記の通りです。

<EntityDescriptor entityID="https://saml2.domain.com" ID="pfxea2a0d2f-c296-4b4d-a108-53711984eee"
xmlns:md="urn:oasis:names:tc:SAML:2.0:metadata">
  <IDPSSODescriptor WantAuthnRequestsSigned="false" protocolSupportEnumeration="urn:oasis:names:tc:SAML:2.0:protocol">
    <KeyDescriptor use="signing">
      <KeyInfo
      xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
        <X509Data>
          <X509Certificate>MIIDHjCCAgagAw....</X509Certificate>
        </X509Data>
      </KeyInfo>
    </KeyDescriptor>
    <SingleLogoutService Binding="urn:oasis:names:tc:SAML:2.0:bindings:HTTP-Redirect" Location="https://saml2.domain.com/65681be085c07db1c8136eee/logout"/>
    <SingleSignOnService Binding="urn:oasis:names:tc:SAML:2.0:bindings:HTTP-Redirect" Location="https://saml2.domain.com/65681be085c07db1c8136eee"/>
    <SingleSignOnService Binding="urn:oasis:names:tc:SAML:2.0:bindings:HTTP-POST" Location="https://saml2.domain.com/65681be085c07db1c8136eee"/>
  </IDPSSODescriptor>
</EntityDescriptor>

この設定は通常、IDPサービスによって自動生成されます。

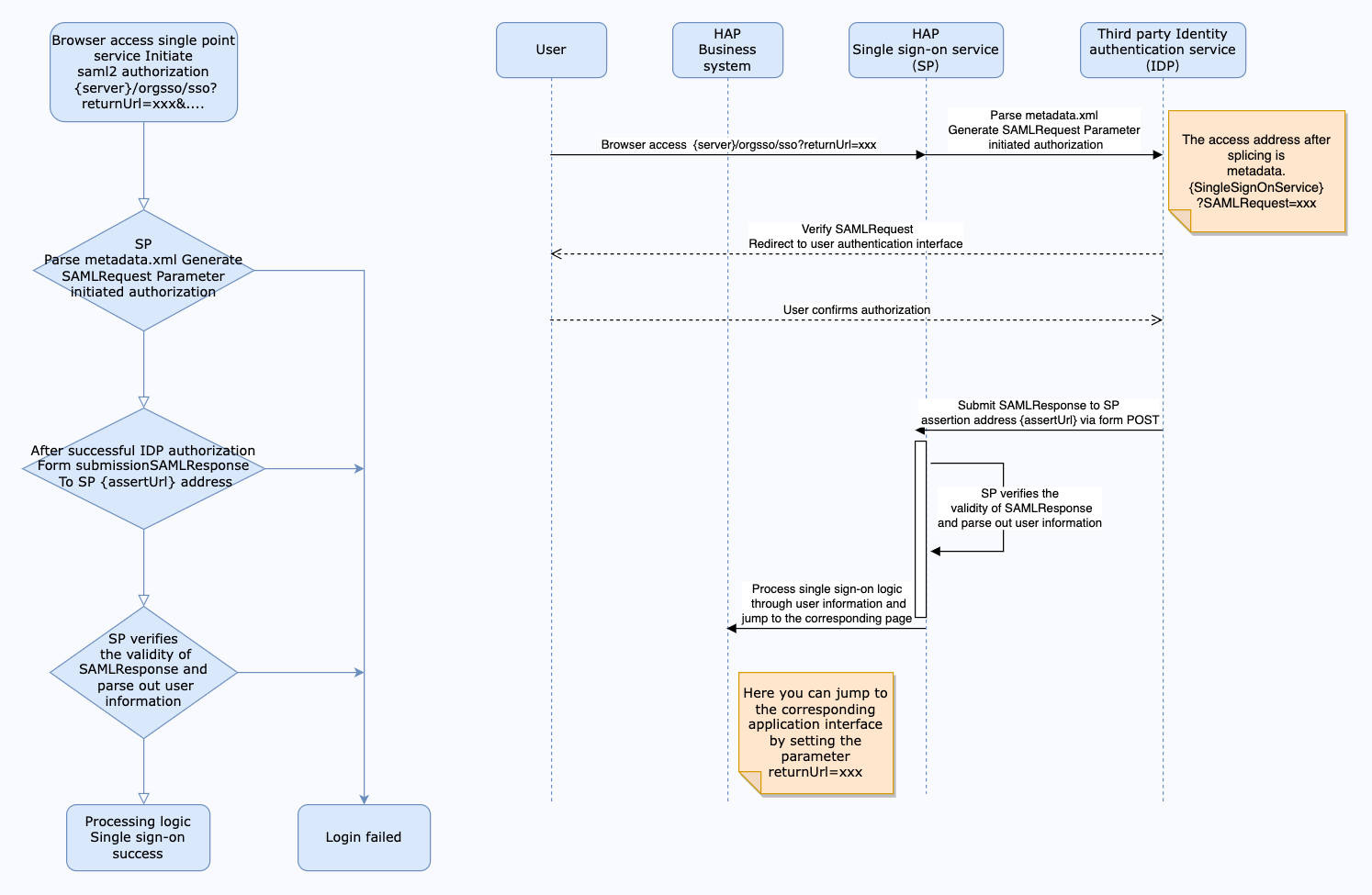

インタラクション図
SAML2の連携フロー

SPによるSAMLResponseの受信例

{
  "SAMLResponse": "PHNhbWxwOlJlc3BvbnNlIElEPSJwZngyNzQxM2ZiYi1mYTdmLTRjZWItYjkxY..."

}

上記はIDPがPOSTするリクエストボディのおおよその構造です。

Base64 Decode + Inflate により、ユーザー・タイムスタンプ・署名などの情報を返します。
ユーザー情報部が下記のように対応している場合、paramsの設定は以下となります。

<AttributeStatement>
  <Attribute Name="Name">
    <AttributeValue>Jack</AttributeValue>
  </Attribute>
  <Attribute Name="PrimarySid">
    <AttributeValue>1011</AttributeValue>
  </Attribute>
  <Attribute Name="EmailAddress">
    <AttributeValue>jack@domain.com</AttributeValue>
  </Attribute>

</AttributeStatement>

上記👆の戻り値に基づくparams設定例:

"params": {
  "UserId": "PrimarySid",
  "Name": "Name",
  "Email": "EmailAddress"
}

注意: Microsoft ADFS認証ソースの場合、下記属性宣言は自動でマッピング値に変換されます。

{
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/emailaddress": "email",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/givenname": "given_name",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name": "name",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/upn": "upn",
  "http://schemas.xmlsoap.org/claims/CommonName": "common_name",
  "http://schemas.xmlsoap.org/claims/Group": "group",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/role": "role",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/surname": "surname",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/privatepersonalidentifier": "ppid",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/nameidentifier": "name_id",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/authenticationmethod": "authentication_method",
  "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/denyonlysid": "deny_only_group_sid",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/denyonlyprimarysid": "deny_only_primary_sid",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/denyonlyprimarygroupsid": "deny_only_primary_group_sid",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/groupsid": "group_sid",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/primarygroupsid": "primary_group_sid",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/primarysid": "primary_sid",
  "http://schemas.microsoft.com/ws/2008/06/identity/claims/windowsaccountname": "windows_account_name"
}

params設定例:

"params": {
  "UserId": "name_id",
  "Name": "name", // 同等設定："http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name"
  "Email": "email" // 同等設定："http://schemas.xmlsoap.org/ws/2005/05/identity/claims/emailaddress"
}

2. 設定ファイルのマウント

該当マイクロサービスアプリケーションの docker-compose.yaml (デフォルトは /data/hap/script/docker-compose.yaml) を編集し、volumes にファイルマウント設定を追加後、アプリケーションを再起動してください。

- ./volume/sso/sso.json:/usr/local/MDPrivateDeployment/sso/OptionFile/sso.json
- ./volume/sso/metadata/idp.xml:/usr/local/MDPrivateDeployment/sso/OptionFile/metadata/idp.xml

SPのmetadata.xmlは [ダウンロードアドレス: {HAP}/orgsso/metadata.xml] で取得可能。
デフォルトは自己署名証明書です。SP署名証明書をカスタマイズする場合は、交換用の秘密鍵・証明書ファイルもマウントしてください。

- ./volume/sso/ssl/key.pem:/usr/local/MDPrivateDeployment/sso/OptionFile/ssl/key.pem # 秘密鍵交換用
- ./volume/sso/ssl/cert.crt:/usr/local/MDPrivateDeployment/sso/OptionFile/ssl/cert.crt # 証明書交換用

{HAP}/orgsso/metadata.xmlから取得可能です。

関係の検索を有効にする

外部サービスの関連 ID を紐付ける場合は、extend.json を作成してください。デフォルトパスは /data/hap/script/volume/sso/extend.json です。内容は次のとおりです。

{
  "relation": true
}

ファイルのマウント設定を追加します。

- ./volume/sso/extend.json:/usr/local/MDPrivateDeployment/sso/extend.json

ヒント

マウント設定後、マイクロサービスアプリケーションを再起動してください。

再起動後、GET メソッドで {HAP}/orgsso/checkssoconfig にアクセスし、設定ファイルが正常にマウントされたか確認できます。

3. シングルサインオン

単一の組織

ブラウザーで次の URL にアクセスします：{HAP}/orgsso/sso?returnUrl={returnUrl}

複数の組織

ブラウザーで次の URL にアクセスします：{HAP}/orgsso/sso?returnUrl={returnUrl}&appKey={appKey}&sign={sign}&timestamp={timestamp}&projectId={projectId}

複数の組織を使用する場合は、projectId をパラメーターで渡す必要があります。企業の認証・認可パラメーターも必要です。

企業認証の署名アルゴリズムは、{HAP}/apidoc/zh-Hans/ を参照してください。

補足

{HAP} は HAP システムの URL です。例：http://192.168.10.20:8880

{returnUrl} はログイン成功後のリダイレクト先 URL で、省略できます。アプリケーション画面に移動する場合の例：http://192.168.10.20:8880/app/cf595091-e3ac-4669-a320-068e55533c33/64477b37df36209b5f36f1cf/64477b4f61655012a90ed994?from=insite

アクセス中に SSO Error が表示された場合は、管理者アカウントで HAP にログインし、右上のアバターから「プラットフォーム管理 > 運用管理 > ログ」に進みます。サービス名が sso のログを検索して、エラーの原因を確認してください。
